Einführung

Mit Hilfe dieser Anleitung ist der Zusammenbau sehr einfach. Das Flightcase, das ich hier zusammenbaue, ist ein Truhencase. Nach dieser Anleitung können Sie aber auch jedes andere Flightcase zusammenbauen. Viel Erfolg beim bauen Ihres eigenen Flightcase!

Sicherheitsvorschriften

Bei der Verwendung von elektrischen Geräten immer die örtlichen Sicherheitsvorschriften hinsichtlich Brand-, Stromschlag-und Verletzungsgefahr beachten. Bitte lesen Sie die folgenden Anweisungen sorgfältig durch, bevor Sie mit dem Bau Ihres Flightcase beginnen.

1. Sorgen Sie für eine aufgeräumte Umgebung.
2. Achten Sie auf Umwelteinflüsse.
3. Tragen Sie geeignete Arbeitsbekleidung.
4. Schutzbrille tragen.
5. Halten Sie Kinder fern.
6. Verwenden Sie sicheres Werkzeug.

Die Basis

Ich habe die Einzelteile komplett auf casebuilder.com bestellt und nach Hause geliefert bekommen. Es wird ein Bausatz geliefert, bei dem die Aluminium Profile alle vorgebohrt und die Butterfly- und Griffpositionen vorgefräst,- oder gebohrt sind.

Empfangener Flightcase-Bausatz

Holz

Fittings

Zuerst muss die Basis des Flightcase montiert werden. Die Basis ist das Unterteil des Flightcase, auf die ein Deckel gesetzt wird.

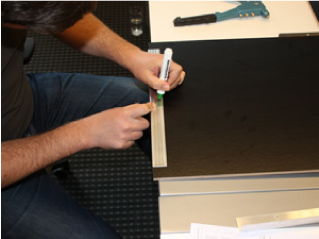

Bei meinem Bausatz sind die Löcher im Aluminium schon vorgebohrt. Ich kann also ganz leicht die Stellen für die Bohrlöcher im Holz markieren.

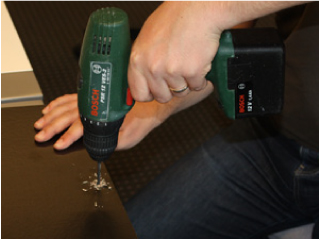

Mit einem Holzbohrer bohre ich die Löcher ins Holz und befestige mit Nieten das Aluminium Profil.

Für die Eckprofile brauchen Sie lange Nieten (4x 12mm).

Seitenteile platzieren und vorbohren. Profile mit langen Nieten (4x 12mm) befestigen

Schieben Sie die männlichen Schließprofile auf die Oberseite der Holzpaneele. Diese müssen noch nicht befestigt werden.

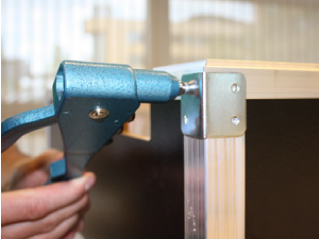

Bestimmen Sie die Position der L-Winkel und bohren Sie die Löcher vor. Die Oberseite eines Winkels muss 1mm tiefer sitzen als die Oberseite eines Schließprofils. Siehe Foto. Bohren sie für die obersten Löcher der Winkel nur durch die Außenseite der Schließprofile und Paneele. Dadurch bleibt die Innenseite des Schließprofils glatt und sauber. Bei den unteren Löchern der Winkel bohren Sie ganz durch die Paneele. Befestigen Sie die L-Winkel mit kurzen Nieten (4 x 8,5 mm) in den oberen Löchern und mit langen Nieten (4 x 12 mm) in den unteren Löchern.

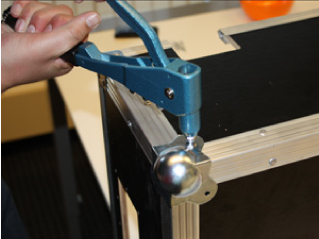

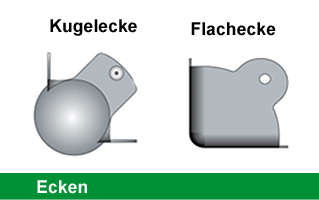

Verteilen Sie die Kugelecken (oder Flachecken) rund um den Boden. Bohren Sie an den vorher markierten Stellen Löcher in die Paneele.

Die Basis ist jetzt fertig. Sie können zum nächsten Kapitel weiterklicken, wo ich erkläre, wie der Deckel gebaut wird.
